MDX型同步电动机旋转整流盘(低速型)

无刷励磁同步电动机是目前国际上已广泛应用的动力拖动设备，具有结构紧凑、电路简单、运行可靠、控制方便、维护量小等优点。使无刷励磁同步电动机能够在有防爆、防尘、防腐蚀等要求的特殊场合使用，故在矿山选矿、石油、化工等行业的应用日趋广泛，是同步电动机应用选型的发展趋势。

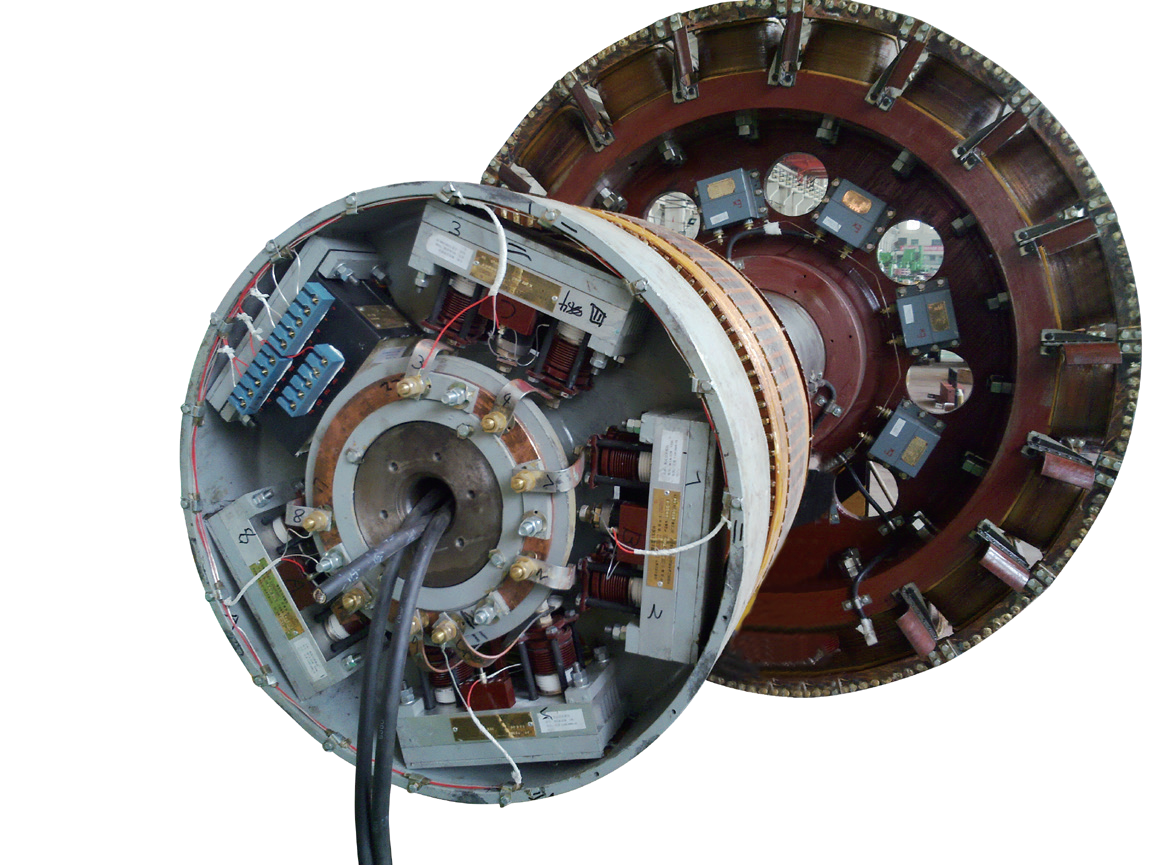

由我公司自主开发、设计、生产的全新一代MDX 系列同步电动机旋转整流盘，适用于 50MW及以下增安型或非增安型无刷同步电动机旋转整流系统。

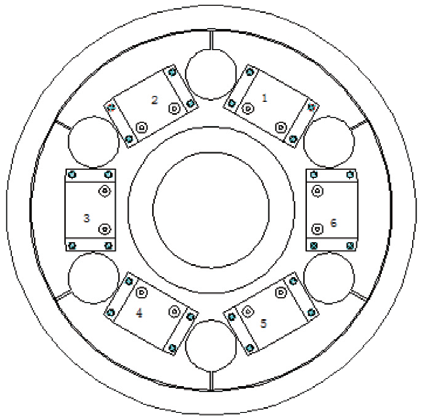

其特点是结构紧凑、体积小、重量轻、便于安装维护且性能稳定。硬件结构包括一套旋转整流盘体、一套控制模块、三套功率模块、一套启动模块、六至八只启动电阻或电阻环（非增安型）组成。可长期在 1500 转 / 分及以下的条件下长期、安全、可靠运行。
防爆性能符合 GB3836.1-83《爆炸性环境用防爆电气设备通用要求》、GB3836.3-83《爆炸性环境用防爆电气设备增安型电气设备“e”》、JB/DQ3292-88《加氢装置配套用增安型无刷励磁同步电机制造检验暂行规定》的规定，防爆标志：e Ⅱ T3，适用于工厂内具有爆炸危险性气体的场所。
旋转整流系统每个单元模块已通过国家防爆电气产品质量监督检测中心认证。

MDX 系列同步电动机旋转整流盘可与我公司生产的同步电动机无刷励磁系统配套使用。
4008769669
立即预约
产品详情



产品特点


旋转控制模块

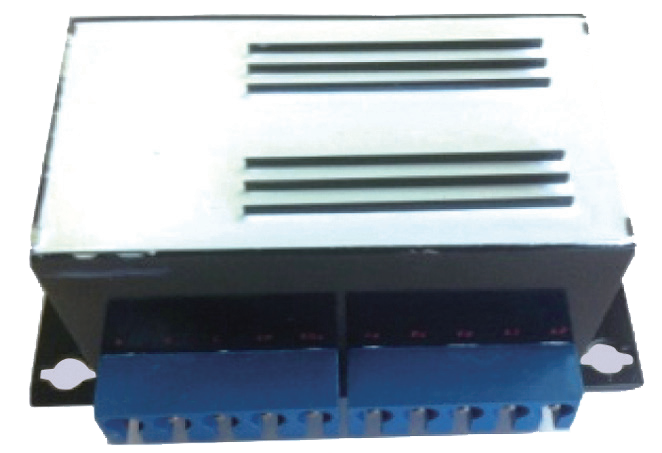

控制模块是旋转整流盘的核心控制器件，完成电动机的启动投励，输出触发脉冲，开通功率模块，并控制启动模块对启动电阻的投入和切除。控制模块是工厂爆炸环境下运行的增安型无刷同步电动机旋转整流盘上的专用部件。也可用于非防爆场合的同步电动机旋转整流盘。


◆ 性能指标

1、接线端子底座为 B 级绝缘材料制造，接线柱短接后与外壳绝缘耐压不低于 2500V。

2、端子输入、输出特性：

· 控制电路：电压 12V 电流 <50mA；

· 输入电路：峰值电压 <430V，电流 <4mA；

· 输出电路：电压 <660V（阻断时），电流 <200mA（通态，4 秒）

3、模块长期在旋转状态下运行时（约相当于 10m/s 的风速冷却），最高表面温度不超过 100℃。


旋转功率模块

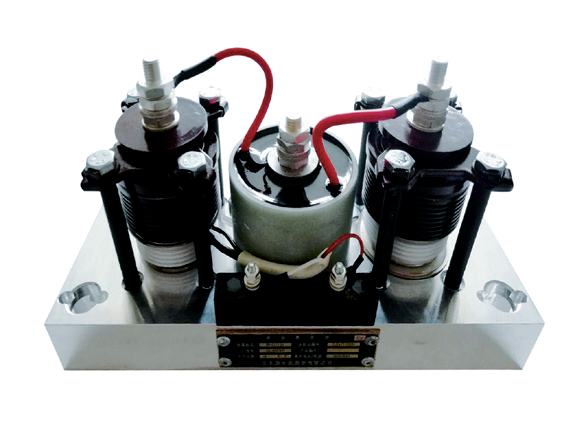

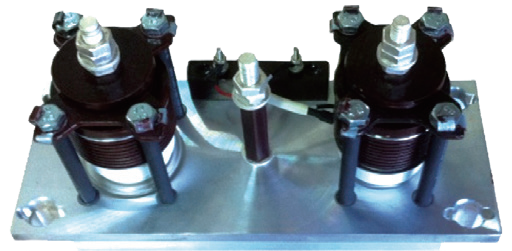

旋转功率模块用于无刷同步电动机整流和启动，整流和启动模块由控制模块来实现控制，给同步电动机转子提供励磁电源。


◆ 性能指标

1、三套旋转功率模块组成三相半控桥整流电路，一套旋转功率模块和旋转启动电阻组成启动灭磁回路。

2、特殊设计的结构能承受 800g 的离心加速度和 ±500g 的切向加速度。

3、电气间隙和爬电距离应与工作电压和绝缘材料相适应。

4、正常运行时表面最高温度不超过 155℃。


旋转启动电阻

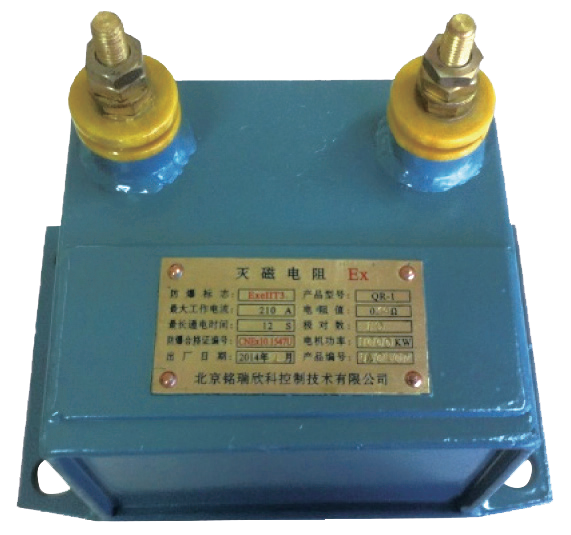

旋转启动电阻，在电动机启动过程及转子过电压保护过程中，作为电能消耗元件。


◆ 性能指标

1、单个旋转启动电阻最大通电电流 210A，通电时间不得超过 12 秒。

2、自然冷却条件下，210A 通电 12 秒 , 电阻表面温度不超过 155℃。

3、接线柱与旋转启动电阻外壳耐压为 AC2500V。

4、外壳防护等级不低于 IP54, 安装在同步电动机转子支架。

5、非增安型电机，旋转启动电阻采用电阻环方式安装于整流盘内。
