EC-5000 型励磁调节器
一、产品概述
出于对电网更高稳定水平的需求，部分电网对系统中小容量机组的励磁系统提出较高要求。如多目标控制要求励磁调节器的计算性能更高效；快速控制要求励磁调节器的控制性能更加实时精准。为了满足用户的使用需求，我公司采用全新的设计理念和当今最前沿技术，研发出高性能的 EC-5000 型励磁调节器。EC-5000 型励磁调节器采用尽量少的控制板件、免维护、控制高性能、软件功能齐全、保护限制完善、CAN 现场总线技术、强大的通讯性能。采用 32 位 DSP 技术，实现多目标控制的计算能力大大加强，切换控制逻辑更加缜密可靠，采样环节更加高速精准，数字式实时触发脉冲刷新率更高，图形化人机界面操作更加方便快捷，整体性能得到大大提高。EC-5000 型励磁调节器为了满足同步发电机、电动机的使用要求，采用相同的硬件以及信号接口，根据客户需求下发给励磁调节器相应的运行程序，无需更改其他硬件。满足各种类型的同步发电机、电动机使用工况。

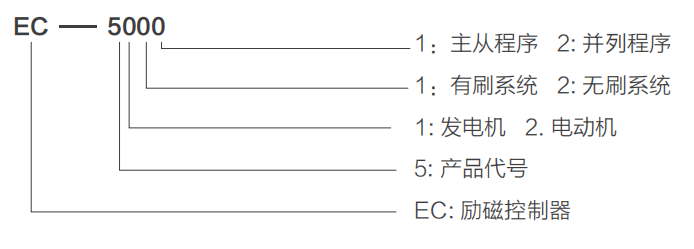

二、型号及含义
三、性能参数
1、 模拟量测量范围及精度
模拟量测量为每周期（每 20 毫秒）128 点高速交流直接采样测量，A/D 转换分辨率为 2-12。
· 励磁电流测量：0 ～不小于 2.0 倍额定励磁电流，精度不低于 ±0.5%；
· 励磁电压测量：0 ～不小于 1.8 倍额定励磁电压，精度不低于 ±5%；
· 励磁机定子电流测量：0 ～不小于 1.8 倍额定电流，精度不低于 ±1%；
· 励磁机定子电压测量：0 ～不小于 500V，精度不低于 ±2.5%；
· 励磁 PT 测量：取自励磁 PT 二次侧三相线电压，0 ～ 140V，精度不低于 ±0.5%；
· 仪表 PT 测量： 取自仪表 PT 二次侧三相线电压，0 ～ 140V，精度不低于 ±0.5%；
· 定子电流测量：取自 CT 二次侧 A、C 相相电流，精度不低于 ±1%；选择 5A 时测量范围 0 ～ 10A，选择1A 时测量范围 0 ～ 2A。
· 电网频率测量：37Hz ～ 85Hz，精度不低于 ±0.01Hz；
· 功率因数测量：-0 ～ -0.5 ～ 1.0 ～ +0.5 ～ +0, 精度不低于 ±2%；
· 同步信号测量：AC50V ～ 500V，精度不低于 ±1%；
· 5V 信号输入范围： 0 ～ 5V，精度不低于 ±0.5%；
· 4-20mA 输入范围：0 ～ 25mA，精度不低于 ±0.5%；所有模拟量测量在环境温度从 -10℃～ 55℃变化时波动不超过 ±1%。
2、开入开出接点量容量
· 开入：16 路光电隔离开入；
· 开出：14 路光电隔离开出；
2 路晶体管输出；
3、功率回路参数：
· 电压：0 ～ 500V
· 电流：0 ～ 2000A
· 强励倍数：≮ 1.8 倍，持续时间≮ 10 秒
4、励磁调节参数
可控硅触发导前角 α 分辨率 2-16
5、控制速度
· 励磁电流调节 200 次 / 秒
· 机端电压调节 100 次 / 秒
· 功率因数及无功功率调节 50 次 / 秒
6、励磁电流调节性能指标
· 给定值调整范围以及调整速率均可按用户习惯整定；
· 励磁电源波动不大于 ±20% 时，励磁电流输出波动不大于 ±0.5%；
· 励磁绕组直流电阻波动不大于 10% 时，励磁电流输出波动不大于 ±0.5%；
7、机端电压调节性能指标
· 给定值调整范围以及调整速率均可按用户习惯整定。
· 机端电压静差率（无功电流调差退出）：≯ ±0.5%；
· 无功电流调差范围：±20%，无级整定；
· 空载运行频率变化 1% 时，端电压变化率≯ ±0.2%；
· 空载额定电压下，给定阶跃 ±10% 时，端电压超调量不大于阶跃量的 50%，摆动次数不超过 3 次，调节时间不超过 10 秒；
· 零起升压时，端电压超调量不超过额定值的 15%，摆动次数不超过 3 次，调节时间不超过 10 秒；
8、功率因数调节性能指标
· 给定值调整范围以及调整速率均可按用户习惯整定；
· 在功率因数调节的上、下无功功率限定范围内，额定功率因数条件下，有功功率波动额定值的 ±50% 时，功率因数波动不大于 ±0.5%；
9、无功功率调节性能指标
· 给定值调整范围以及调整速率均可按用户习惯整定；
· 额定无功功率条件下，有功功率波动额定值的 ±50% 时，或定子电压波动 ±10% 时，无功功率波动不大于±0.5%；
10、电力系统稳定器（PSS）
· 有效频率范围：0.1Hz ～ 3Hz；
· 输出噪声：小于输出限幅值 2%；
· 自动投切（可整定）；
· 手动投切（无扰动）；
· 输出限幅 ( 可整定 )；
· 有 PSS 输出信号模拟量测量口和 PSS 相加点模拟量信号输入口。
11、供电电源
· 直流电源输入：24VDC/30W。
